RAYMOSAIC: Eine Lichtquelle. Hunderte Spiegel. Deine Nachricht.

Echte lokale Berechnung statt Bilderdienst

Text, Zeichnungen, Spiegel-Einstellungen und Exporte bleiben im Browser, solange du nicht bewusst eine Datei oder einen Link teilst. Kein Konto, keine Analyse-Skripte und keine externe Bildverarbeitung.

In diesem Artikel
  1. Eine kleine Nachricht aus Licht
  2. Wie die Spiegel das Bild erzeugen
  3. 448 Classic, 666 DOOM of Love, 1337 OVERDRIVE
  4. Von der Nachricht zum GIF zum Verschenken
  5. Projekt behalten oder gezielt teilen
  6. Ein verständliches Modell mit Grenzen
  7. Schreib deine eigene Lichtnachricht

Ein Name aus warmem Licht kann ein ziemlich guter Anlass sein, sich mit Optik zu beschäftigen. In RAYMOSAIC schreibst du eine Nachricht oder zeichnest ein Motiv. Dann richten sich einzelne Spiegel so aus, dass ihre Reflexionen das Bild auf einer Wand formen. Du kannst die Anlage untersuchen oder das Licht als animiertes GIF mitnehmen.

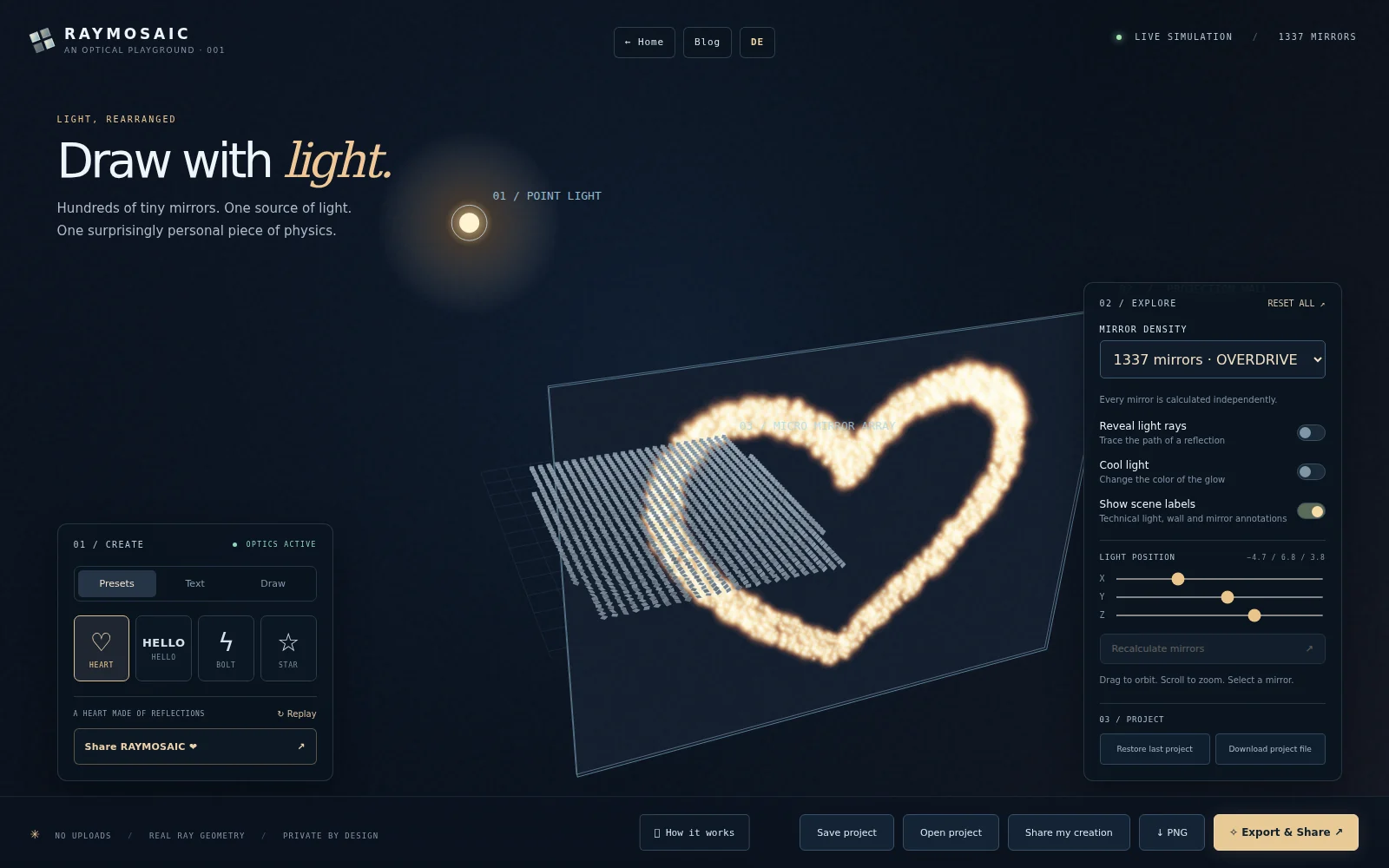

Aktuelle RAYMOSAIC-Oberfläche mit goldenem Herz, einzelnen Spiegeln, punktförmiger Lichtquelle und Gestaltungswerkzeugen
Im interaktiven Labor bleibt die Anlage sichtbar. Jeder Lichtpunkt entsteht aus einer berechneten Reflexion.

Eine kleine Nachricht aus Licht

Ich mag den Moment, in dem aus verstreuten Reflexionen etwas Erkennbares wird. Bei RAYMOSAIC kann das ein Herz sein, ein Name oder ein Satz für einen Menschen, der dir etwas bedeutet. Gleichzeitig steckt darin eine Einladung zum Nachforschen: Warum zeigt dieser Spiegel genau dorthin? Was passiert, wenn ich die Lampe verschiebe?

Die Geometrie übernimmt der Browser. Wähle ein fertiges Motiv, nutze den Textbereich oder zeichne mit Pinsel und Radierer. Die automatische Spiegelung passt die abgetasteten Zielkoordinaten an die Blickrichtung an. Du kannst ganz normal schreiben und zeichnen; deine ursprüngliche Skizze bleibt unverändert. Eine zweite Vorschau zeigt das reflektierte Ergebnis.

Wie die Spiegel das Bild erzeugen

Die Anlage besteht aus einer idealisierten punktförmigen Lichtquelle, vielen kleinen ebenen Spiegeln und einer Projektionswand. Jeder Spiegel besitzt eine eigene Position und eine Flächennormale: einen Vektor, der senkrecht auf seiner Oberfläche steht. Seine Ausrichtung entscheidet darüber, wohin er das Licht reflektiert.

Zunächst tastet der Browser den Text oder die Zeichnung ab und verteilt Zielpunkte auf der Wand. Eine inverse Berechnung bestimmt für jeden Spiegel eine passende Normale. Dafür verwendet sie die Richtung von der Lichtquelle zum Spiegel und die gewünschte Richtung vom Spiegel zu seinem Zielpunkt. Spiegelpositionen und maximaler Neigungswinkel begrenzen, welche Punkte erreichbar sind.

Danach beginnt eine davon getrennte Vorwärtsberechnung mit Lichtquelle und Spiegelgeometrie. Für die normierte Einfallsrichtung i und die Flächennormale n gilt das Reflexionsgesetz r = i − 2(i · n)n. Einfallswinkel und Ausfallswinkel sind gleich, jeweils zur Normalen gemessen. Der Browser berechnet den Schnittpunkt des ausgehenden Strahls mit der Wand. Dort zeichnet er einen Lichtpunkt. Strahlen aus Mitte und Ecken nähern den Lichtfleck eines Spiegels mit endlicher Fläche an.

Diese Trennung macht RAYMOSAIC zur optischen Simulation statt zu einem Grafikfilter. Der Ausgaberenderer erhält keine Schrift oder Zeichnung, die er als Textur auf die Wand kleben könnte. Verschiebst du die Lichtquelle ohne Neuberechnung, ändern sich die Einfallsrichtungen bei unveränderten Spiegelnormalen: Das Motiv verformt sich. Mit „Spiegel neu ausrichten“ berechnest du passende Orientierungen für die neue Lichtposition. Lass dir die Strahlen zeigen oder klicke einen Spiegel an, um den Zusammenhang zu untersuchen.

448 Classic, 666 DOOM of Love, 1337 OVERDRIVE

  • 448 Spiegel · Classic: die ursprüngliche Anordnung aus 28 × 16 Spiegeln, ein guter Einstieg für einfache Motive.
  • 666 Spiegel · DOOM of Love ❤️: eine Anordnung aus 37 × 18 Spiegeln und ein verspieltes Easter Egg. Es besteht keine Verbindung zur DOOM-Spielereihe.
  • 1337 Spiegel · OVERDRIVE 🚀: genau 1337 einzelne Spiegelflächen in einem Raster aus 51 × 27 Positionen mit 40 freien Eckpositionen. Der Name spielt auf die Zahl 1337 und die Leet-Kultur an.

Diese Zahlen stehen für echte, einzeln berechnete Spiegel. Mehr Flächen liefern mehr Lichtpunkte für das Motiv. Sie heben die geometrischen Grenzen der Anlage aber nicht auf und machen eine sehr feine Zeichnung nicht automatisch gut lesbar.

Von der Nachricht zum GIF zum Verschenken

Der Textbereich nimmt bis zu 400 Unicode-Grapheme auf. Ein kurzer Name passt in eine Szene; längere Nachrichten werden an Wörtern, Satzzeichen und Zeilenumbrüchen aufgeteilt. Je nach Spiegelmodus passen bis zu 13, 15 oder 17 Grapheme in einen Abschnitt. Jede Szene bekommt eigene berechnete Spiegelnormalen. Beim Übergang bewegen sich die Spiegel zwischen diesen Ausrichtungen. Mit Zurück, Pause und Weiter kannst du die vollständige Nachricht durchgehen.

Für eine kleine Aufmerksamkeit wählst du „Nur Projektion (ohne Spiegelanlage)“. Ein eigener Renderpfad zeigt dann ausschließlich das berechnete reflektierte Licht auf tiefem Schwarz. Spiegel, Lampe und Wandrahmen verschwinden. Der Bildausschnitt richtet sich nach den tatsächlichen Strahlenschnittpunkten, mit Platz für das Leuchten am Rand. Alle Abschnitte einer Nachricht teilen sich dieselbe Mitte und denselben Maßstab. Dadurch springt der Ausschnitt nicht zwischen den Wörtern.

Echter RAYMOSAIC-GIF-Export: LOVE entsteht aus warmen Lichtreflexionen auf schwarzem Hintergrund, ohne Spiegelanlage
Ein tatsächlicher Browserexport mit 666 Spiegeln. Das Leuchten stellt berechnete Strahlenschnittpunkte dar; über die Animation wird kein Text gelegt.

Der vollständige Szenenexport zeigt weiterhin die Lichtquelle, Spiegel und Projektionswand aus der räumlichen Perspektive. Beide Varianten unterstützen Quadrat, Hochformat und Querformat sowie eine abschaltbare RAYMOSAIC-Signatur. Der schnelle Geschenk-Button wählt eine kompakte Projektionsanimation. Bei längeren Nachrichten wächst die Dauer so, dass alle Abschnitte vorkommen. Änderst du eine Exportoption, wird der alte Download verworfen. So bekommst du keine Datei mit überholten Einstellungen.

Der Browser zeichnet jedes Einzelbild und kodiert daraus das GIF in einem Web Worker. Fortschritt und Abbruch bleiben verfügbar. PNG speichert die aktuell ausgewählte Szene als Standbild einschließlich der Anlage, nicht die gesamte mehrteilige Nachricht. Kein Bildverarbeitungsdienst erhält dein Motiv.

Projekt behalten oder gezielt teilen

Die automatische lokale Speicherung ist beim Experimentieren praktisch. Für später eignet sich eine heruntergeladene .raymosaic-Projektdatei: Sie enthält Motiv, Zeichnung, Lichtpositionen, Kamera, Darstellung, Spiegelmodus und Ausrichtungen. Wenn du die Websitedaten im Browser löschst, verschwinden dessen lokale Speicherstände. Wichtige Projekte solltest du deshalb als Datei aufheben.

Ein kompakter Kreationslink legt validierte Projektdaten im URL-Fragment ab. Der empfangende Browser erzeugt daraus das Motiv erneut. Größere Zeichnungen brauchen gegebenenfalls die Projektdatei. Jeder mit dem vollständigen Kreationslink kann das Motiv sehen. Die gesonderte Aktion „RAYMOSAIC teilen ❤️“ verschickt dagegen nur den öffentlichen Link zum Labor.

Unterstützt der Browser das Teilen von Dateien, kann er das GIF an die Teilen-Funktion des Geräts übergeben. Ansonsten lädst du die Datei herunter und verschickst sie selbst. Messenger können Animationen umwandeln oder anders darstellen. Externe Dienste öffnen sich erst nach deinem Klick. Das Labor benötigt weder Konto noch Analytics oder Hintergrund-Uploads.

Ein verständliches Modell mit Grenzen

RAYMOSAIC verwendet geometrische Optik mit einer idealen Punktlichtquelle und perfekten ebenen Spiegeln. Das Leuchten veranschaulicht die Lichtpunkte; es ist keine kalibrierte Helligkeitsmessung. Beugung, Polarisation, gegenseitige Abschattung der Spiegel, Selbstschatten und globale Beleuchtung werden nicht modelliert. Welche Emoji-Zeichen erscheinen, hängt von den verfügbaren Schriften ab.

Die Darstellung läuft über Canvas 2D. Mehr Spiegel sowie längere und größere GIFs benötigen mehr Rechenzeit und Speicher. Automatisierte Chromium- und Firefox-Prüfungen testen Darstellung und Export. Nachgebildete Smartphone-Fenstergrößen belegen keine Prüfung auf einem echten Android-Gerät oder iPhone.

Schreib deine eigene Lichtnachricht

Öffne das RAYMOSAIC-Lichtlabor, schreib einen Namen und beobachte die Spiegel beim Ausrichten. Verschiebe danach die Lichtquelle: Du siehst unmittelbar, warum sich das Bild verändert. Oder lass beim Export die Anlage weg und verschenke einfach ein bisschen Licht.

Ein weiteres interaktives Experiment findest du mit der Jurassic-Park-/SGI-Ausstellung in meinem Computer-Museum. Der Reiz ist verwandt: das System hinter dem sichtbaren Ergebnis selbst erkunden zu können.
